詳細說明

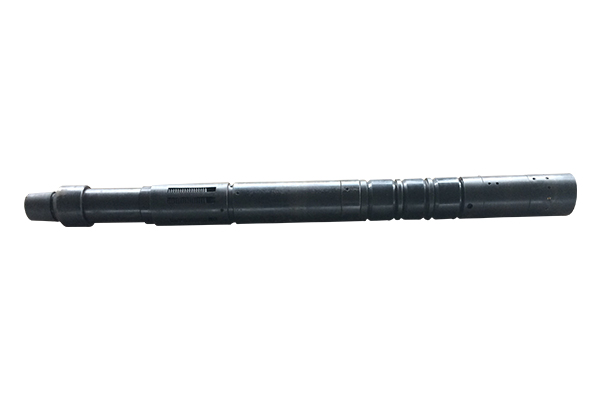

Y441-115封隔器具有雙向錨定功能，它廣泛應用于分層試油、采油、找漏、卡堵水等工藝中，特別使用于井斜大，常規封隔器不易座封的工藝中。管柱可采用丟手和不丟手兩種形式。該封隔器采用液壓座封，雙向卡瓦錨定，上提油管解封，承壓能力高，可多級使用。
二、結構
Y441封隔器主要由座封液缸機構，卡瓦總成機構，鎖緊機構及解封機構等組成。
三、使用說明與工作原理
當封隔器下到設計位置后，向油管內加壓，加壓過程要緩慢（分3-5Mpa，8-10 Mpa，13-15 Mpa，18-20 Mpa加壓，每次間隔3-5分鐘），使封隔器座封，封隔器坐封后，從套管內驗封，如驗封失敗，可從油管加壓22-25MPA，穩壓5分鐘，重新驗封以確認驗封是否可靠。（如采用丟手形式，不裝蘿卜頭調卡離井口0.5-1米打壓，工具丟開后，上提管柱3-5m，再緩慢下放進行探井，直至探著為止，探井力不大于10KN。工具無位移，說明作封可靠）。如單級使用該封隔器，解封時，先慢慢上提管柱，觀察指重表的變化，當負荷超過原管柱懸重70-80KN，沒解封時將管柱放回至超出原管柱懸重10KN左右，再上提管柱，直到 解封為止。如多級使用，參單級解封方法。
四、主要技術參數：
| 型號 | Y441---115 |
| 總長度，mm | 1460 |
| 大外徑，mm | 115 |
| 小內徑，mm | 48 |
| 卡瓦張開 大外徑,mm | 134 |
| 使用套管，mm | 118---127 |
| 座封壓力，Mpa | 16--20 |
| 工作壓差，Mpa | 上20下20 |
| 工作溫度，°C | 120 |
| 連接螺紋，in | 27/8TBG |
| 執行標準： | SY/T 5106-1998 |
| 重量，(kg) | 63 |
五、使用注意事項：
1.封隔器下井前要認真檢查，確保完好。
2.套管 刮管、通井、洗井。
3.下管柱速度要慢控制在20根/小時，嚴禁頓鉆，以防中途（遇阻）座封或解封。 如出現中途（遇阻）座封時，應起出管柱，查明原因再換封下井。
4.封隔器作封應避開套管節箍位置。若井內液面低于井口，工具座封時，液面每降低100米，其座封壓力降低1Mpa。
5.如果用于卡底水時，在不接分流閥的情況下，見到液面后可向油管內注水，每下1-2根油管注一次水，但油管液面不能高于套管液面。
6.工具在搬運和運輸過程中應輕搬輕放，不得亂仍亂摔，注意防碰，防淋，產品應貯存在通風，干燥處，水平放置在物架上，堆放高度不得超過3層。
